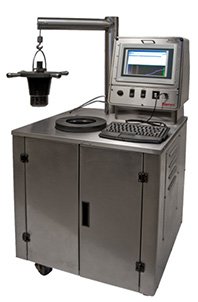

Консистометр Fann M290 высокого давления и температуры (HPHT) с системой iPRO представляет собой прибор, используемый для измерения вязкости или прочности цементных смесей при заданных давлении и температуре. Главной задачей является определение максимально допустимого времени закачивания цементного раствора, прежде чем он достигает консистенции, при которой дальнейшая закачка уже невозможна (перед затвердеванием).
Эффекты влияния давления, времени, и температуры могут исследоваться и для других флюидов, эмульсий, суспензий или растворов в динамических и статических условиях.
Консистометр Fann M290 подвергает образец цементной смеси контролируемому воздействию температуры, перемешивания и давления, моделируя скважинные условия. Во время эксперимента эти параметры тщательно фиксируются и контролируются программным обеспечением системы iPRO.
Особенности
Параметр | Характеристики |
---|---|
Максимальная температура | 400 ºF (205 ºC) |
Максимальное давление | 30000 psi (207 MПа) |
Скорость перемешивания | 150 об./мин ± 15 об./мин |
Скорость нагрева | Максимум 7 ºF (3,9 ºC) в минуту |
Емкость чаши | 500 куб. см |
Размеры (Ширина, длина, высота) | 28,5 дюйма (72,4 см), 28,5 дюйма (72,4 см), 63,5 дюйма (161,3 см) |
Вес | 990 фунтов (370 кг) |
Электропитание | 230 В, однофазное 50/60 Гц, 30 A, разъем питания не предусмотрен |
Сжатый воздух | 100 psi (0,7 MПа), фильтрация – 50 микрон, нормальная внутренняя трубная резьба 3/8” |
Выпуск воздуха | Нормальная внутренняя трубная резьба ¼” |
Охлаждающая жидкость | Минимум 10 psi (0,07 MПa). |
Выпуск воздуха | Нормальная внутренняя трубная резьба ¼”. |
Слив охлаждающей жидкости | 212 ºF (100 ºC). Нормальная внутренняя трубная резьба ¼”. |
Электропитание | 230 В/30 А/(60/50) Гц |
Подача холодной воды | ¼’ FNPT, 30 psi (0.207 МПа) |
Подача сжатого воздуха | 3/8’ FMPT, 90 psi (0.621 МПа) |
Дренаж для воды | ¼’ FNPT |
Управление прибором осуществляется через активный плоский жидкокристаллический дисплей. В режиме реального времени экран отображает данные по температуре, давлению и прочности в графическом и текстовом формате. Эти данные автоматически записываются в базу данных для последующего анализа, чтобы помочь предсказать свойства цементной смеси в скважинных условиях.
